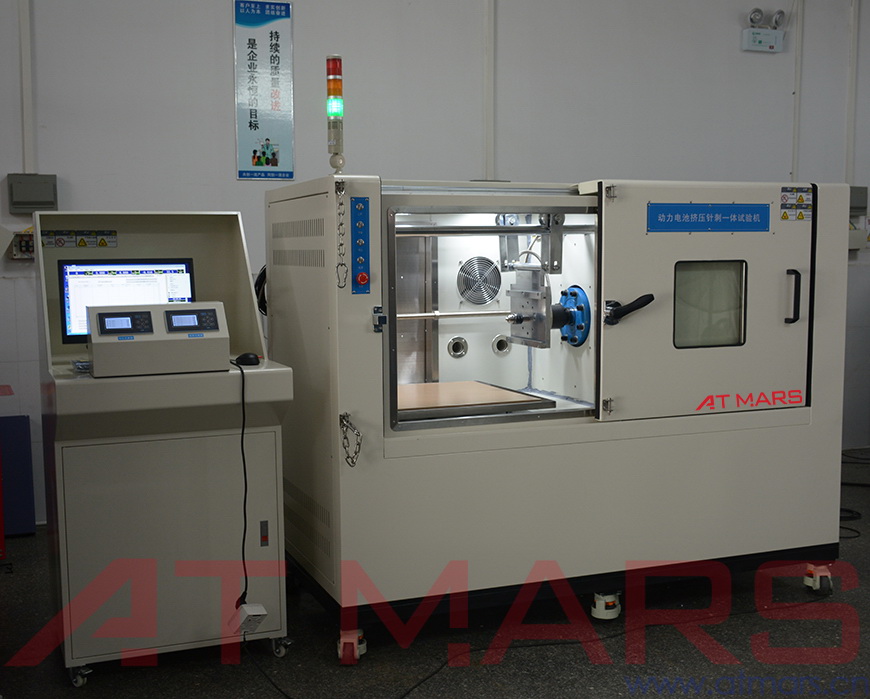

动力电池挤压针刺一体试验机
简要描述:
动力电池挤压针刺一体试验机适用于模拟电动汽车用动力蓄电池包和系统在运输、存储及使用过程中,电池遭受挤压、针刺的情形以测试其安全性。
主要性能:




突出特点:
资料下载 技术咨询 获取报价
  • 描述
  • 参数
  • 结构
  • 系统
  • 配置
  • 安全

        动力电池挤压针刺一体试验机又称电池挤压针刺一体机、电池挤压针刺试验机,适用于模拟各类电池在运输、存储及使用过程中,电池遭受挤压、针刺的情形并依据相关挤压试验、针刺试验标准要求进行试验以测试其安全性。


    星拓电池挤压针刺一体机主要性能参数:

    挤压试验系统:
    1、驱动方式 :液压系统驱动
    2、压力控制:电磁比例阀控制
    3、最大挤压力:200kN(即20吨)
    4、有效测试空间 :500×500×500mm(W×D×H),可进行此范围内各种动力单体电池的测试或根据试样大小进行定制。
    5、油压最大行程:500mm
    6、挤压速度:(5±1)mm/s
    7、力量显示:高精度压力传感并通过电脑显示屏显示
    8、传感器分辨率:1/1000
    9、挤压力显示精度/控制精度:±0.1%/±1%
    10、单位转换:kgf ,lbf ,N, kN
    11、位移分解度:0.01 mm
    12、位移控制精度:±1%
    13. 电压显示精度:±0.2%FSR
    14、数据采样频率:100 次/秒
    15、压力保持时间:0~9999s 内可任意设定
    16、讯号传输方式:RS232串口或USB2.0高速传输串口
    17、挤压方向: 垂直于蓄电池极板方向或蓄电池单体排列方向施压
    18、挤压板配置明细:
    a.单体电池挤压头:半径为75mm 的半圆柱体,半圆柱体的长度(L)大于被挤压电池的尺寸;
    b.挤压板数量:一套(依据标准单体模块电池挤压板要求制造);
    c.挤压板材质为高硬度镀络钢,表面加贴耐燃铁氟龙胶布。
    19、挤压程度:单体蓄电池挤压至电压0V 或变形达到30%或挤压力达到200kN 后停止挤压(以最先达到为准),观察1h。
    20、测试孔:直接50mm加测试孔盖,可外接数据采集系统,可采集电池表面温度,电流,电压参数,并可输出并记录存储数据,导出为EXCEL格式并生成曲线图(此项为客户选配项,标准机不配备)。

    针刺试验系统:
    1、驱动方式:液压系统驱动
    2、压力控制:电磁比例阀控制
    3、设备型式:四柱卧式结构
    4、最大针刺贯穿力:50kN(即5T)
    5、最大测试空间: 长500x宽500x高500mm,可进行各种体积小于该测试空间的动力单体电池的测试。
    6、针刺最大行程: 400mm(不含钢针长度)
    7、针刺速度:(25±5)mm/s (可调)
    8、数据采样频率:100 次/秒
    9、针刺测试时间设置:0~9999s内可任意设定
    10、设备运行方向:从左至右进行刺穿(卧式结构,基于从厚度方向穿刺)
    11、针刺方向:单体电池:从垂直于蓄电池极板(片)的方向贯穿(钢针停留在蓄电池中),观察 1 小时。
    12、耐高温钢针配备规格:φ6mm、φ7mm、φ8mm、φ9mm、φ10mm有效长度为150mm,每种各 2 支。
    13、试样夹持方式:手动夹持
    14、外型尺寸:长2000x宽1500x高1700mm(不含液压油源及控制箱体积)

    挤压、针刺试验标准及方法:
    1)GB 31241-2014 便携式电子产品用锂离子电池和电池组 安全要求
    2)GB/T 31485-2015 电动汽车用动力蓄电池安全要求及试验方法
    3)GB/T 31467.3-2015 电动汽车用锂离子动力蓄电池包和系统 第3部分:安全性要求与测试方法

    星拓动力电池挤压针刺一体试验机
