动力电池针刺试验机

  • 简要描述:
    动力电池针刺试验机适用于电动汽车用动力蓄电池模块进行针刺试验,满足GB/T 31485-2015标准中关于电池针刺试验要求,应不爆炸、不起火。
  • 主要性能:

  • 突出特点:

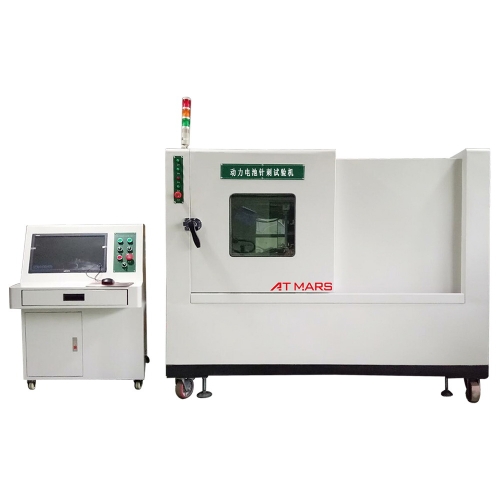

动力电池针刺试验机

动力电池针刺试验机适用于电动汽车用动力蓄电池模块进行针刺试验,满足GB/T 31485-2015标准中关于电池针刺试验要求,应不爆炸、不起火。

产品介绍

动力电池针刺试验机适用于模拟各类电池在运输、储存及使用过程中受到针刺情况。针刺试验应在20℃±5℃的环境温度下进行,将接有热电偶的电池(热电偶的触点固定在电池大表面上)置于通风橱中,用直径6~10mm的无蚀锈钢针以10mm/s~40mm/s的速度刺穿电池最大表面的几何中心位置,保持设定的时间并观察其测试结果,电池不爆炸、不起火为合格。


GB/T 31485-2015 电动汽车用动力蓄电池安全要求及试验方法
——蓄电池模块针刺试验步骤:
a)蓄电池模块按规定方法充电;
b)用φ6mm~φ10mm的耐高温钢针(针尖的圆锥角度为45°~60°,针的表面光洁、无锈蚀、氧化层及油污),以(25±5)mm/s的速度,从垂直于蓄电池极板的方向,依次贯穿至少3个单体蓄电池(钢针停留在蓄电池中,如下图所示);
c)观察1h。

undefined

星拓动力电池针刺试验机主要性能参数:
1、针刺力值:50~100kN(可定做)
2、测力精度:±1%
3、钢针:ф5~ф10mm耐高温钢针,长度指定
4、针刺行程:500mm (根据电池尺寸定制)
5、测试速度:10~40mm/s(可设定)
7、单位换算:kgf,lbf,N,kN,KPa,MPa
8、控制方式:PLC控制或电脑控制
9、驱动方式:液压驱动
10、测试产品尺寸:500x500x500mm(可定做)
11、箱体材质:内箱不锈钢 ,外箱冷轧钢板喷塑处理
12、特点:箱体后侧设计有排风口,箱内装有照明灯
13、重量:约750KG
14、电源:3∮,380V,50Hz

星拓动力电池针刺试验机设备厂家


注:支持非标定制

动力电池针刺试验机参数

1、针刺力值:50~100kN(可定做)
2、测力精度:±1%
3、钢针:ф5~ф10mm耐高温钢针,长度指定
4、针刺行程:500mm (根据电池尺寸定制)
5、测试速度:10~40mm/s(可设定)
7、单位换算:kgf,lbf,N,kN,KPa,MPa
8、控制方式:PLC控制或电脑控制
9、驱动方式:液压驱动
10、测试产品尺寸:500x500x500mm(可定做)
11、箱体材质:内箱不锈钢 ,外箱冷轧钢板喷塑处理
12、特点:箱体后侧设计有排风口,箱内装有照明灯
13、重量:约750KG
14、电源:3∮,380V,50Hz
