恒温恒湿试验箱的原理是什么

2019-01-17 14:18:34

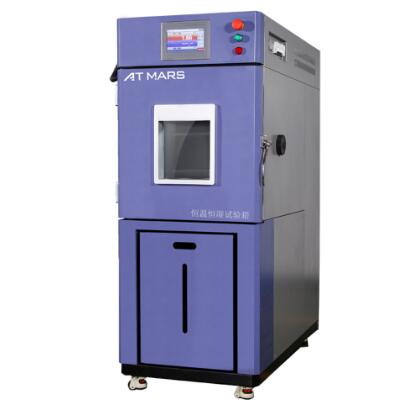

   恒温恒湿试验箱是指能同时施加温度、湿度应力的试验箱。随着我国工业产品研制的需要,近几年来,低温水浴我国从国外引进了大批试验系统,为我国工业产品的研制和定型发挥了重要作用,但由于其本身的复杂性,使得试验箱在运行中出现了许多问题,而且出现了问题不能及时解决,大大延长了试验周期,影响了产品的研制工作。为此,我们对试验箱的基本工作原理作出了一些简要阐述,并介绍如何对综合试验箱试验设备的故障进行分析和判断。恒温恒湿试验箱由制冷系统,加热系统,控制系统,温度系统空气循环系统,和传感器系统等组成,上述系统分属电气和机械制冷两大方面,下面初步叙述几个主要系统的工作原理和工作过程。

  一般来说,试验箱的制冷方式都是机械制冷以及辅助液氮制冷,机械制冷采用蒸汽压缩式制冷,它们主要由压缩机,冷凝器,节流机构和蒸发器组成,低温水槽由于我们试验的温度低温要达到-55℃,单级制冷难以满足满足要求,因此試驗箱的制冷方式壹般采用複疊式制冷,生産的恒溫恒濕試驗箱的制冷系統由兩部分組成,分別稱爲高溫部分和低溫部分,每壹部分是壹個相對獨立的制冷系統。高溫部分中制冷劑的蒸發吸收來自低溫部分的制冷劑的熱量而汽化;恒温恒湿试验箱低温部分制冷剂的蒸发则从被冷却的对象(试验箱内的空气)吸热以获取冷量。





  控制系统是综合试验箱的核心,它決定了試驗箱的升溫速率,精度等重要指標,現在試驗箱的控制器大都采用PID控制,也有少部分采用PID與模糊控制相組合的控制方式,恒溫振蕩器由于控制系統基本上屬于軟件的範疇,而且此部分在使用过程中,一般不会出现问题。

  加热系统:恒温恒湿试验箱的加热系统相对制冷系统而言,是比较简单。它主要有大功率電阻絲組成,由于試驗箱要求的升溫速率較大,因此試驗箱的加溫度系統分爲加濕和除濕兩個子系統。試驗箱的加濕方式壹般采用蒸汽加濕法,即將低壓蒸汽直接注入試驗空間加濕。這種加濕方法加濕能力,速度快,加濕控制靈敏,尤其在降溫時容易實現強制加濕。試驗箱的除濕方式有兩種:機械制冷除濕和幹燥除濕。机械制冷除湿的除湿原理是将空气冷却到露点温度以下,使大于饱和含湿量的水汽凝结析出,这样就降低了湿度。

  干燥器除湿是利用气泵将试验箱内的空气抽出,并将干燥的空气注入,同時將濕空氣送入可循環利用的幹燥進行幹燥,幹燥完後又送入試驗箱內,如此反複循環進行除濕。現在大部分綜合試驗箱采用前壹種除濕方式法,後壹種的除濕方法,可以使露點溫度達到0℃壹下。恒溫恒濕試驗箱適用于有特殊要求的場合,但費用較貴,試驗箱的傳感器主要是溫度和濕度傳感器,溫度傳感器應用較多的是鉑電組和熱電偶。湿度的测量方法有两种:干湿球温度计法和固态电子式传感器直接测量法。由于干湿球法测量精度不高,现在的试验箱正逐步的以固态传感器代替干湿球来进行湿度的测量。
